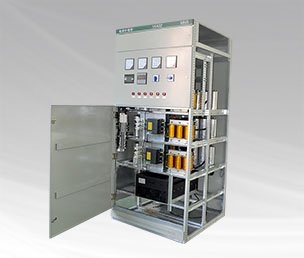

TSVG混合型动态无功发生器

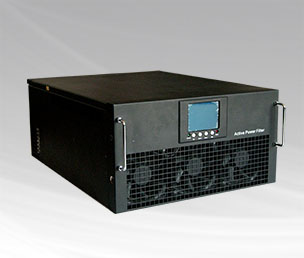

TSVG低压无功发生器模块
产品概述
传统补偿装置采用电容器提供无功功率，电容器组分组容量是固定的，输出容量有阶差，很难达到与系统无功安全平衡，而大容量的SVG成本很高，故我们公司经过多年的实践和摸索，研发出了TSVG，采用小容量的SVG大容量的TSC相结合，即节省了成本又达到了SVG响应速度快、无级性补偿的效果，无功容量保证连续调节与平滑输出。
TSVG是目前代表低压无功补偿领域最前沿技术的高科技产品，也是无功补偿设备下一代发展方向。

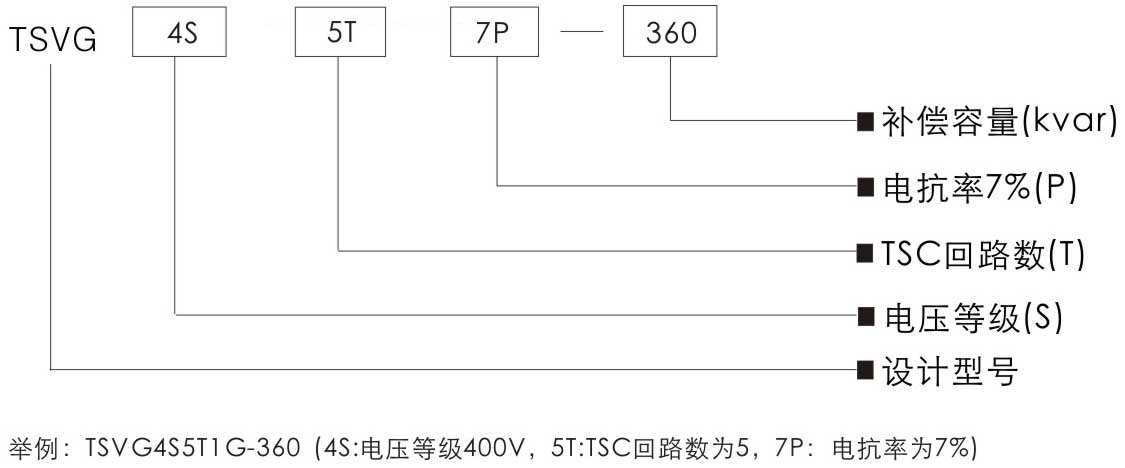

型号说明
技术特点
无功容量连续调节，实现无级补偿。
可动态双向连续调节无功功率，即补偿感性负荷，又补偿容性负荷。
模块化：全系列单元模块化设计，外形美观，维护方便。
TSVG及其功率单元可同时运行，也可单独运行，相互独立、可靠性高。
响应快：TSVG硬件系统采用IGBT大功率开关器件，瞬时无功算法，迅速抑制电压波动和电压闪变，补偿无功，响应时间
被缩短在10ms以内，可以大大削弱负荷的功率冲击，保护电气设备。
谐波少：TSVG采用链式主电路结构和高频PWM控制技术，产生的低次谐波极少，减轻谐波对电网的污染。
功耗低： 链式主电路结构的TSVG无需大容量多重化变压器、各次滤波器和大容量的电抗器，功耗低。
噪声小：采用航天热管散热技术，噪音小于50dB。
保护完善：完善的自保护系统设计，监视TSVG各部件的工作状态，并且具有旁路保护功能。
维护方便：TSVG单元可以互换，模块化的TSVG可单独检修，相互间无影响。
功率密度高：连接电抗器阻抗和体积更小，阀组体积小。
运行范围宽：TSVG装置提供的无功电流与母线电压无关，当母线电压降低时，TSVG工作在恒定电流源状态，无功补偿的
能力较强。相同容量的TSVG装置的无功补偿能力相当于1.3~1.5倍同容量的SVC装置。
控制方式灵活：可采用恒无功或恒电压控制、三相平衡控制或分相控制等多种控制策略。
技术参数
系统标称电压：0.4、0.55kV
额定频率：50Hz
相数：3相
有功功率损耗：< 1%
补偿效果：在补偿容量足够的前提下，可实现功率因数全程为1
测量误差：电压≤± 0.2%、电流≤± 0 .5%、COS φ≤± 0.1％、无功功率≤± 0.5％
保护功能：过压、过流、限流、温升、IGBT等各种保护
控制输入信号：负载相电压Ua、Ub、Uc，负载电流Ia、Ib、Ic
采用大功率IGBT组成的逆变器进行动态双向连续调节无功功率
调节速度快，响应速度<20ms
高效节能
可增加变压器带负载能力
无功功率连续调节
体积小、成本低、损耗小
工作原理

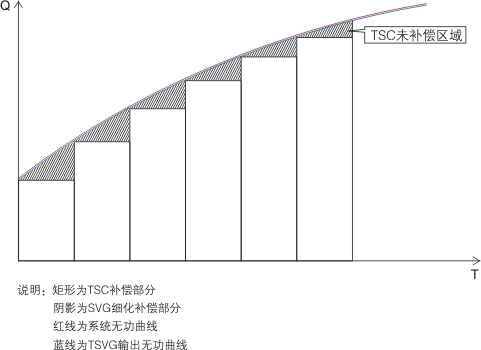

TSVG混合型动态无功发生器是SVG无功发生器与TSC可控硅动态无功补偿装置相结合，形成了新型大容量连续型无功补偿装置TSVG。通过控制系统采集信号，计算系统无功电流大小，先TSC动态无功补偿进行快速投切后，再利用SVG无功发生器对阶差部分进行无级补偿，达到平滑静态的补偿效果，最大程度实现与系统无功完全平衡。
TSVG核心部分SVG基于有源补偿原理，采用大功率IGBT管组成三相逆变器提供无功功率，可以等效视为输出电压幅值可控的一个与电网同频率的交流电压源。改变SVG交流侧输出的电压U的幅值，U大于系统电压 Us时，SVG 补偿无功功率（相当于容性元件） ；小于系统电压 Us 时，SVG 吸收无功功率（相当于感性元件）。改变U 幅值的大小，就可以控制SVG 提供的无功功率大小，实现连续补偿的目的。
整套装置协调控制彻底消除了传统无功补偿装置，采用电容器分组投切方式带来的断续补偿问题。无功容量保证连续调节与平滑输出，保证快速补偿和全程的高功功率因数运行，最大程度实现节能降耗。而普通补偿采用电容器补偿，电容器分组式投切，无功输出容量是台阶式的，有阶差，很难达到与系统无功完全平衡，为避免过补偿会残留一部分无功功率无法补偿，达不到理想效果。

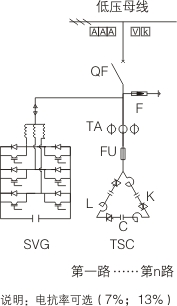

一次原理图
符号说明：
QF 低压塑壳式断路器
F 氧化锌避雷器
TA 电流互感器
FU 熔断器
L 低压串联电抗器
K 可控硅组
C低压电容器

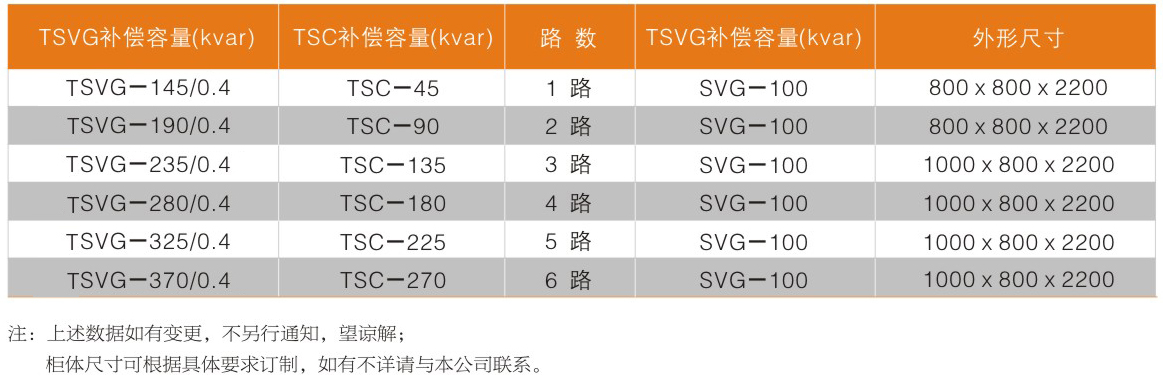

规格数据
应用范围
该产品广泛应用于冶金、化工、风电、机械制造、轨道交通、矿山、港运、大型文体场馆、商业住宅以及矿热炉、电弧炉、汽车制造、煤矿、地铁、轻轨等工业现场。可有效解决电力系统中电网三相不平衡，负序电流及谐波含量超标，系统负载运行大范围频繁波动造成电压波动幅度大，存在电压跌落现象及电力系统容性运行状态而出现的无功倒送等电能质量问题。
