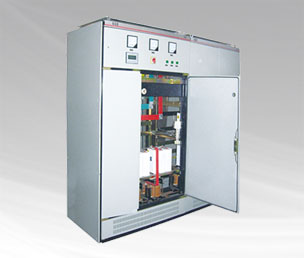

产品概述



     随着工业自动化水平的提高，各行各业广泛使用整流器、变频器等大功率电力电子器件，产生大量高次谐波。电流注入电网，使电网电压、电流波形畸变，电能质量恶化，并威胁供电系统中其他电气设备的运行安全。谐波可使变压器、电缆和其他电力器件产生附加损耗；还可导致控制、保护和测量系统的功能异常，通讯和网络受到干扰。

     FC型无源滤波装置由滤波电容器、滤波电抗器组成滤波回路，并与谐波源并联。调谐后可使不同滤波支路对相应频率谐波电流呈低阻抗，从而起到就地吸收谐波电流的目的。同时，在基波频率输出容性无功功率，补偿系统的感性无功，改善系统的功率因数。根据现场情况可采取单调谐、双调谐和高通滤波器组成一个滤波系统，对系统中含有率较大的谐波（如3次、5次、7次、11次及以上等）进行滤除。该装置运行可靠，保护系统齐全。

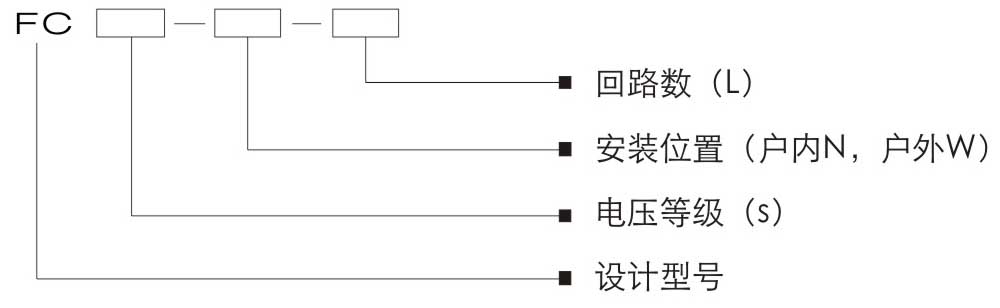

型号说明

技术特点



    谐波控制器，能够实时显示谐波含量、功率因数等数据，以方便观察滤波后的效果。
    针对用户系统专门设计制造，消除特性谐波如：5次、7次、11次、13次等，滤波效果明显。
    既能治理谐波又能补偿无功，治理后谐波电流达到国家标准要求，视负载不同平均可节电7%-30%左右。
    滤波装置投入后用电质量可明显改善，可改善冲击负载引起的电流冲击，减少电压波动和抑制电压闪变，
    提高电压稳定性，改善电压质量。
    COSφ可提高到0.90以上，使用户线损降低可提高配电变压器的利用率，经济效益明显。
    完善的装置保护措施，过流、速断、过压、低电压等功能，确保设备安全运行。
    有效防止谐波放大，可避免与系统发生谐振。
    高压FC每个支路由真空开关、滤波电容器、滤波电抗器、放电线圈、电流互感器、避雷器等组成。
    高压FC完善的电容器保护功能：电容器安全放电装置，断电后在规定时间内将电容器残压降至50V以下；
    单台电容器短路保护采用高压喷逐式熔断器；电容器组保护可选用开口三角电压保护。



技术参数

    额定电压：0.4kV、6kV、10kV
    频率：50Hz
    相数：3相
    控制信号：无功功率
    采样电压电流：PT二次（AC100V ）CT二次（0～50A）
    滤除谐波次数：3次、5次、7次、11次及以上(根据谐波含量设计)
    滤波效率：75%以上
    高压端绝缘耐压：a.全波冲击耐压（1.2/50us)：60kV(峰值)；b.工频1min耐压:32kV（有效值）
    二次绕组之间及绕组对地的工频耐压(1min)：2.5kV（有效值）
    外绝缘相对地最小有效爬电距离：瓷绝缘≥216mm    合成绝缘≥240mm

工作原理



      DEFC无源滤波装置采用电容器与电抗器串联运行接入电网，柜式结构由控制器控制高低压投切开关（高压真空接触器，低压电容器专用投切接触器）对滤波电容器组进行投切，框架式结构采用固定补偿方式，并设置相应保护参数。针对不同频率的谐波设备设置相应的调谐低阻抗滤波通道，对供电系统中存在的谐波进行分流，使谐波流入该滤波通道中。由于滤波效果受系统阻抗及滤波电容器组参数的影响，因此可靠、精确的参数及复杂的计算及验算是无源动态滤波装置有效运行的可靠保障。

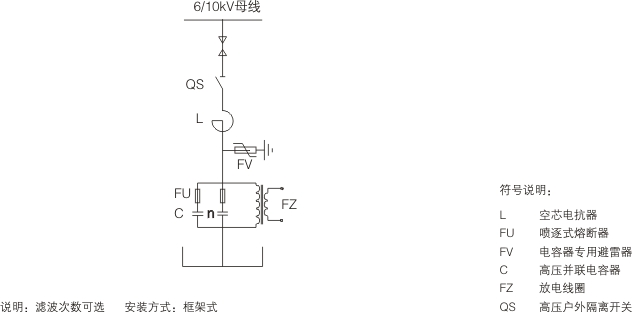

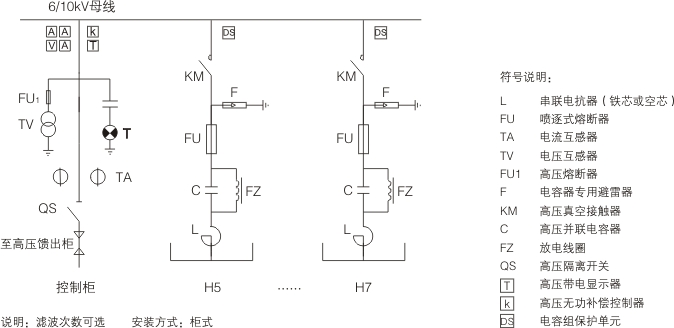

一次原理图

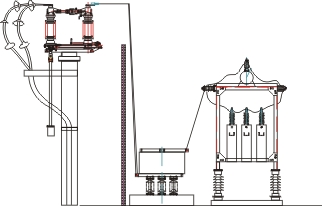

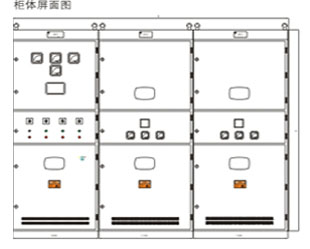

平面布置图

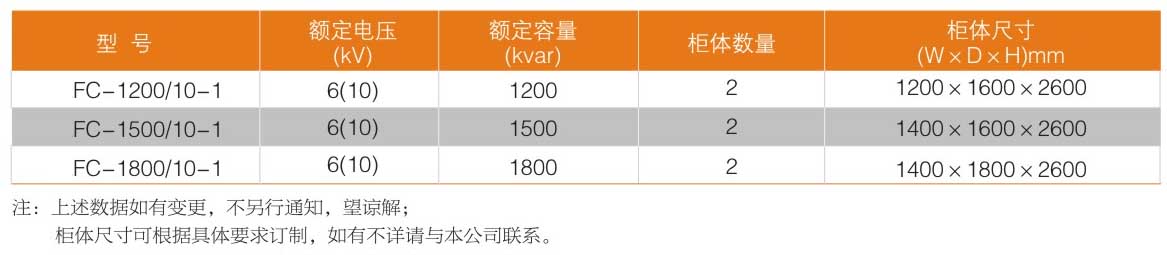

规格数据

应用范围

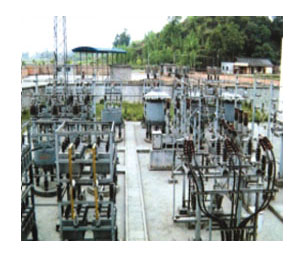

   广泛应用于电力系统、矿山、水泥、电气化铁路、石油化工、冶金、造船、汽车制造等负载波动频繁，冲击性强、谐波含量严重超标的行业。
