产品概述

我公司长期致力于柔性交流输配电设备的研发、设计、制造、销售与客户服务的国家重点高新技术企业。主要从事SVG等高低压动态无功补偿与APF等滤波装置，在提升电能质量、优化控制与节能降耗等方面处于国内领先水平，为客户提供解决方案。

随着科学技术进步发展，越来越多的电力电子装置等非线性负载应用于企业当中，在带来节能与能量变换积极一面的同时，也产生了谐波等电能质量问题。电能质量问题日益突出，也成为了用户关注的焦点。电能质量关键指标主要包括：谐波、功率因数、三相不平衡、电压波动、闪变等。

谐波是电能质量的重要指标当正弦波电压施加在非线性负载上时。电流就变成非正弦波，非正弦波电流在电网组抗上产生压降，就会使由电压波形也变为非正弦波。非正弦波中含有的频率与工频相同的分量称为基波，频率大于基波的分量称为谐波。

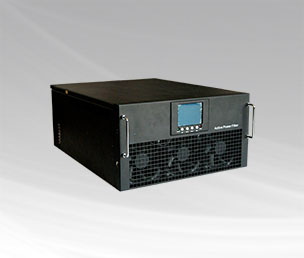

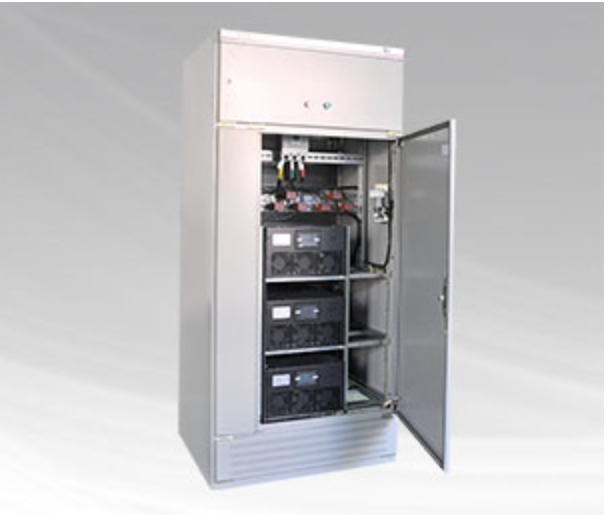

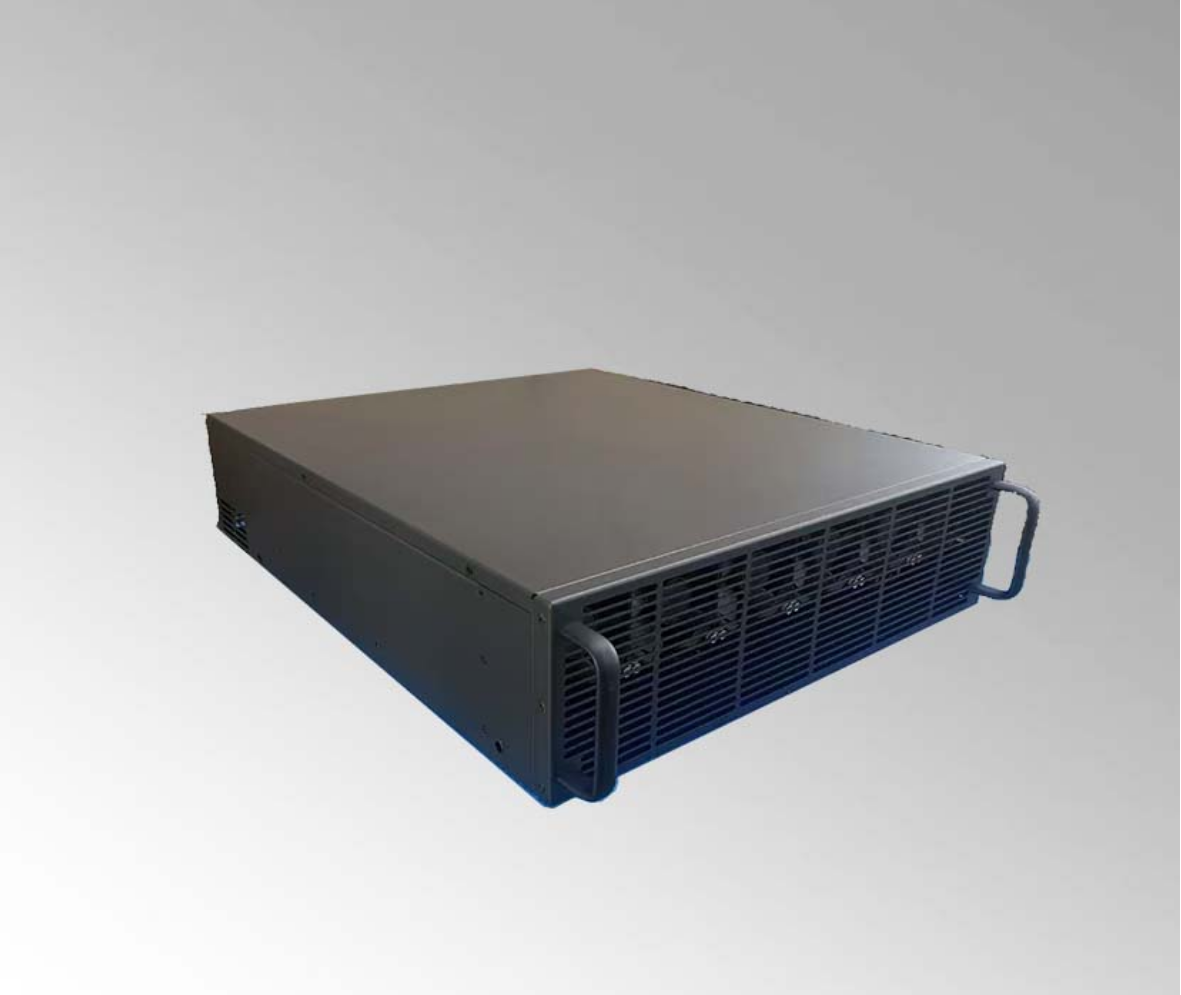

模块式系统采用精密式模块化设计，根据现场所需补偿容量进行模块叠加随需扩容，一级补偿能力为50A或100A可选，单柜叠加最大补偿容量600A，可并柜进一步扩展容量，配置的灵活、体积的小巧以及安装的便捷都为用户在前期设计及后期使用维护过程中提供方便。

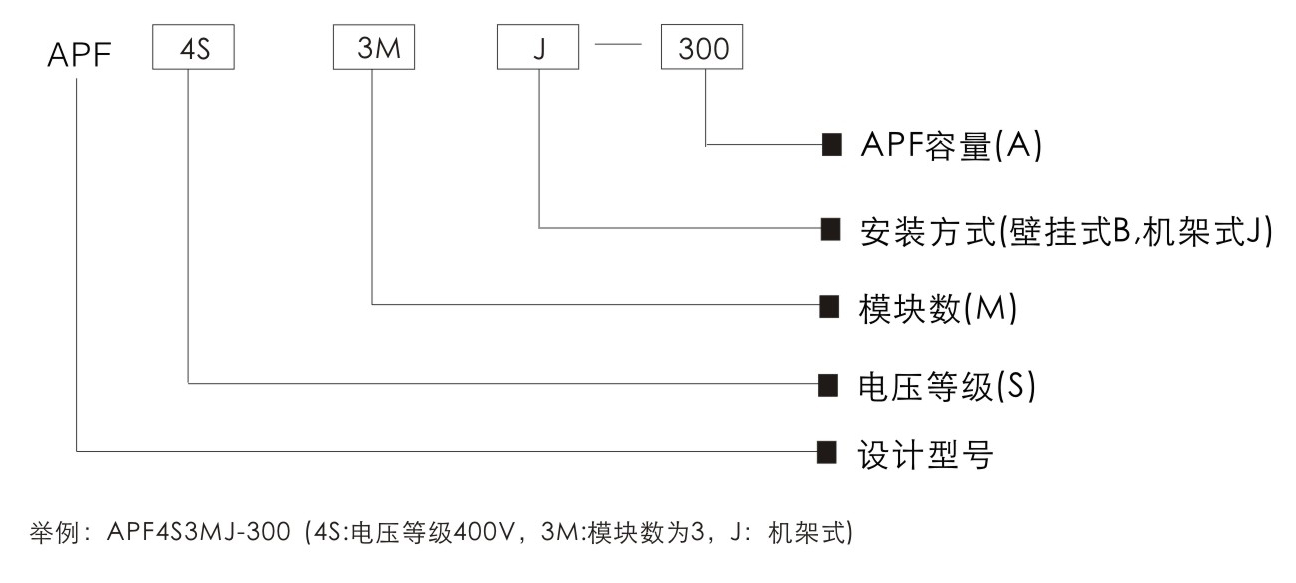

型号说明

选型依据

● Ia=S×15％×K1×K2；

● Ia：APF额定容量，单位：A；

● S：变压器额定容量，单位：KVA；

●K1：负荷率，亦即计算负荷占额定容量的比例，通常在0.5~0.7之间；

●K2：补偿系数，通常在0.5~2.0之间。

K2取值：

0.5~0.8 一般无特殊干扰项目，如写字楼、商住楼等；

0.8~1.2 中等偏少干扰项目，指电子计算机、变频空调、变频电梯、电子节能灯、UPS/EPS等非线性负载使用相对偏少的建筑，如普通办公大楼；

1.2~1.5 中等干扰项目，指电子计算机、变频空调、变频电梯、电子节能灯、UPS/EPS、可控硅等非线性负载广泛使用的建筑，如智能大楼、体育场馆、剧场、电视台演播大厅、银行数据中心以及一般工厂企业等；

1.5~1.8 中等偏多干扰项目，如有较多变频器、电焊机、整流装置或中频炉的工厂企业；

1.8~2.0 强干扰项目，如使用大型变频器、整流装置或中频炉、电弧炉的工厂企业。

注：个别行业如果谐波环境特殊，治理标准迥异，造成上述经验公式无法直接使用时，请及时与东盛电气联系。

技术特点

更优异的滤波效果
谐波治理率高达95%，谐波治理范围宽至2~50次，单次谐波滤波深度可达100%。
更安全稳定的滤波方式
行业内领先的颠覆性控制模式，开关频率高达15KHz，使滤波损耗降到最小，滤波速度和输出精度大幅提高。
并对电网系统呈无穷大阻抗，不影响电网系统阻抗；且输出波形精确无瑕疵，不会影响其他设备。
更强的环境适应能力
可兼容柴油发电机，提高备电分流的能力。
对输入电压波动及畸变的承受能力更高。
标配C级防雷装置，提高天气恶劣状况下的耐受能力。
环境温度适用范围更强，可达-20℃~70℃。
更多的使用功能
友好中文操作界面：事件记录、自动故障报警、EEPROM 故障记录及参数设置功能。
多种保护功能：具备过流、过压、欠压、超温、测量电路故障等多种保护功能。
更灵活的应用方式
先进模块化结构、体积小、容量配比性高。

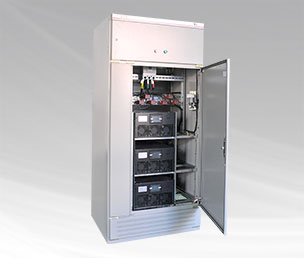

单柜容量，最多可6台APF并柜安装，也可方便的嵌入到第三方机柜使用。
简单灵活的插拨式接线方式，确保无需专业人员现场维护，便于现场安装、增容及维护。

技术参数

电气性能

额定电压：AC380V ± /-20% ； AC690V ± /-20% 电气接线：三相三线 / 三相四线
输入频率范围：50Hz（60Hz）+/-10% 开关频率：20KHz
滤波范围：2 ~ 51 次谐波（可选择性滤波，各次谐波补偿可分别设定）滤波器整机治理效果：单次治理率 ≥ 98%
确保系统治理后效果： THDi<5%，THDu<3%
全响应时间：<10ms 系统有功损耗：≤ 2.5%
输出电流限制：自动限定在额定容量限定内100% 输出
安装方式：单台系统间也可实现不同容量或同容量并联，可并联数量 6台 MTBF：>13 万小时
运行环境温度：-20℃~70℃ 海拔高度：小于2000m
防护等级：IP30(或根据用户需求)

工作原理

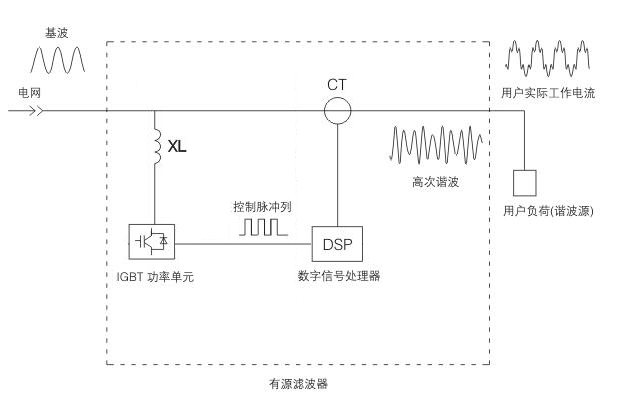

有源滤波器通过CT实时检测线路电流，并把被检测到的谐波转化为数字信号处理器中的控制信号。同时，数字信号处理器产生一系列脉宽调制信号，驱动IGBT功率模块通过线路电抗器向电网输出相位正好与电网谐波电流方向相反，而幅值大小相等的电流，两种谐波电流正好相互抵消，从而达到滤除谐波、净化电网电流的目的。

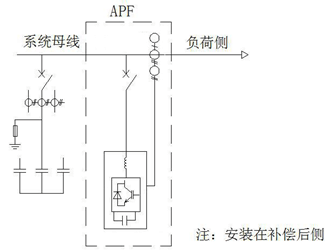

一次原理图和底视图

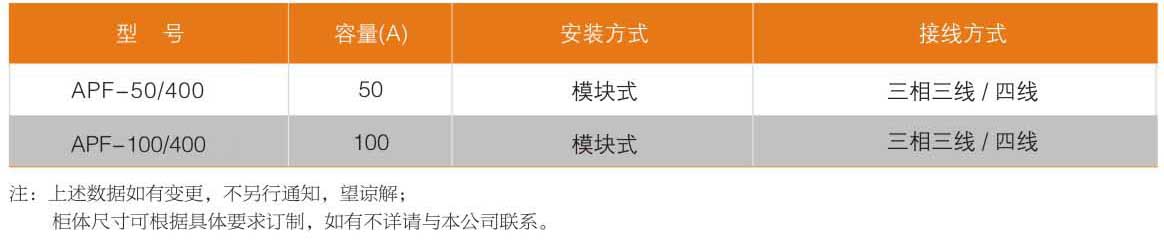

规格数据

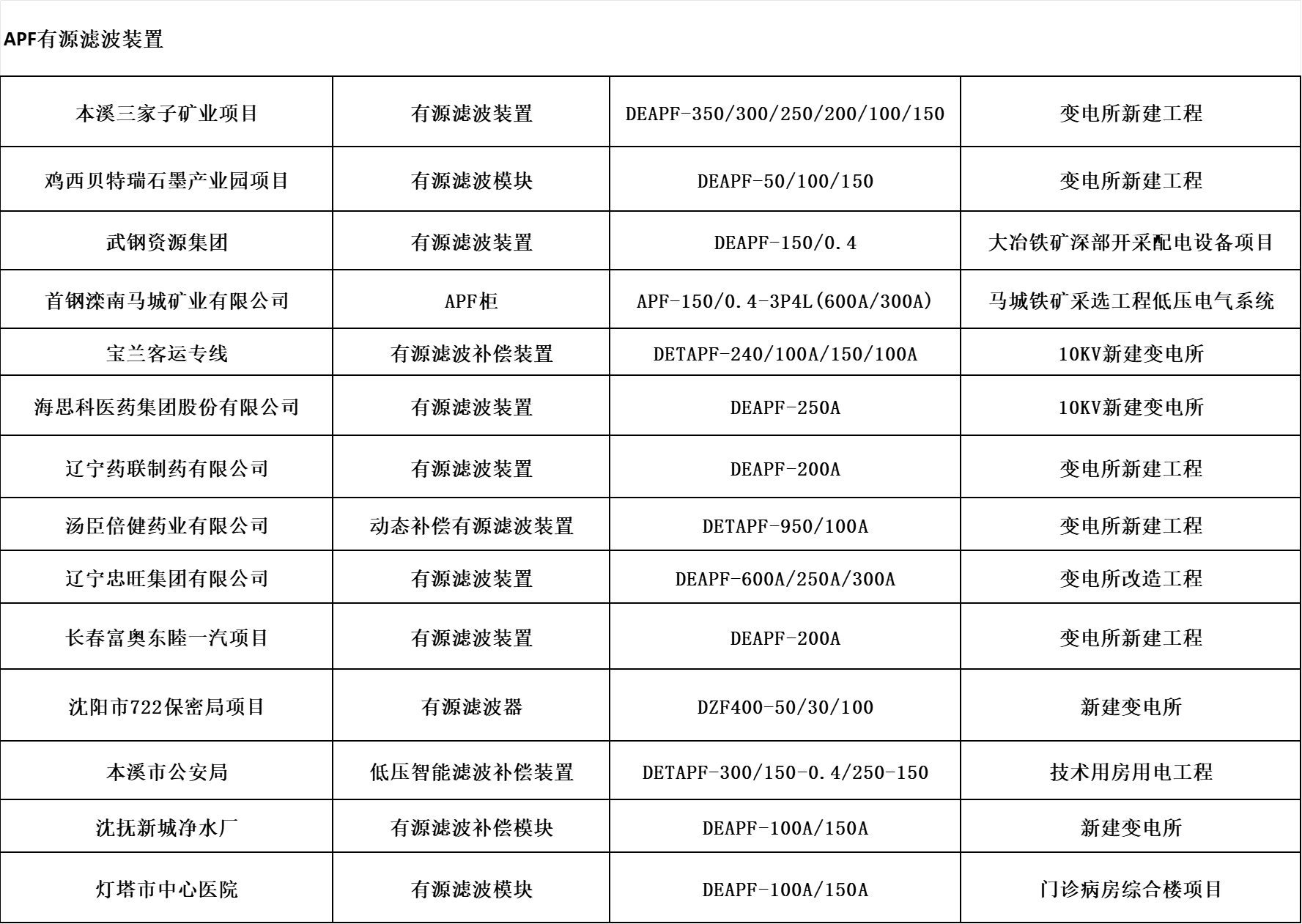

应用范围

该产品可有效治理电力系统中存在的谐波超标，电流及电压畸变率上升导致的一系列电能质量问题，降低谐波含量、保障系统设备安全运行。广泛应用于存在典型非线性负载设备行业，非线性负载设备主要有UPS、开关电源、变频器、整流器、充电机、中频炉、矿热炉、电焊机、可控硅调光系统等。
