產品概述
DE系列SPC是遼寧東盛安信電能控制技術有限公司在DESVG的基礎上進行優化升級，專用于提升配電臺區電能質量的新型電力電子裝置。該裝置可有效補償三相不平衡，雙向快速調節無功功率，實時穩定系統電壓。與國網“低電壓”排查治理的管理方針和技術原則完全吻合。
DESPC三相負荷不平衡自動調節裝置綜合利用IGBT技術、SVG技術、電力電子技術等多種技術融合，裝置利用采樣電路實時采集低壓配電線路的三相電壓、三相電流等運行參數，通過模型運算計算出三相間的不平衡負荷和需要補償?shù)碾娏?，然后根?jù)裝置設定的值來控制PWM信號發生器發出控制信號給內部的IGBT使逆變器產生滿足要求的電流信號。最終由逆變器產生一個滿足要求的電流信號送入到系統中，實現三相符合平衡調節。三相負荷不平衡自動調節裝置主要用于低壓配電用戶側，治理三相電流不平衡，相電壓偏低和補償無功，優化電能質量。

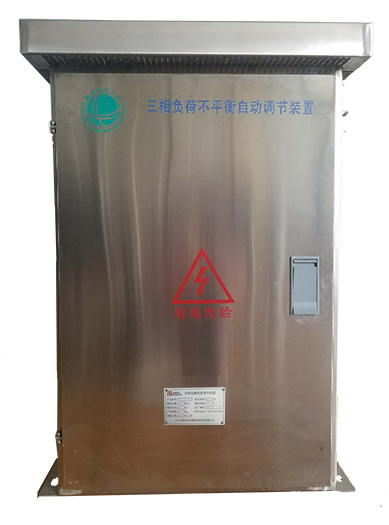

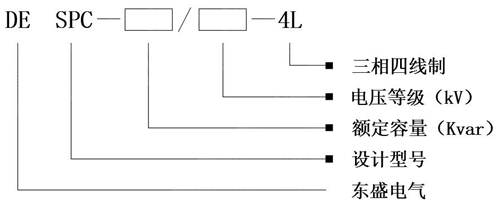

型號說明
技術特點
u 三相不平衡補償、雙向無功調節、電壓調節
u 實時補償，響應時間小于15ms
u 電流源型裝置，無諧振，不產生諧波
u 無容量衰減
u 自身損耗低，占地面積小
u 運行安全穩定，設計使用壽命大于20年
u 免維護設計，保護功能齊全，節省人力成本
u 模塊化設計，易于安裝調試
u 防護等級：IP44
技術參數
|
產品型號 |
DESPC-35/0.4 |
DESPC-50/0.4 |
DESPC-75/0.4 |
DESPC-100/0.4 |
|||
|
額定電壓等級 |
400V |
||||||
|
輸入相電壓范圍 |
±20% |
||||||
|
電網頻率 |
50Hz/60Hz（范圍：45Hz～63Hz） |
||||||
|
整機效率 |
>97% |
||||||
|
網絡結構 |
三相四線 |
||||||
|
電路拓?fù)?/span> |
三電平 |
||||||
|
三相平衡補償能力 |
不平衡度<5% |
||||||
|
額定電流 |
50A |
75A |
100A |
150A |
|||
|
無功補償范圍 |
從-1～1可調 |
||||||
|
無功補償容量 |
35kvar |
50kvar |
75kvar |
100kvar |
|||
|
無功補償率 |
≥98%（補償范圍內） |
||||||
|
響應時間 |
<10ms |
||||||
|
保護功能 |
過壓保護、欠壓保護、短路保護、逆變橋反向保護、過補償保護、防雷雙重保護 |
||||||
|
配電功能 |
帶C級防雷功能 |
||||||
|
顯示內容 |
電壓、電流、頻率、功率因數、運行溫度等實時運行信息 |
||||||
|
通訊接口 |
RS485 |
||||||
|
通訊協議 |
Modbus協議 |
||||||
|
殼體材質 |
不銹鋼/鍍鋅板噴塑 |
||||||
|
重量 |
50kg |
60kg |
75kg |
110kg |
|||
工作原理
a） 三相不平衡補償原理

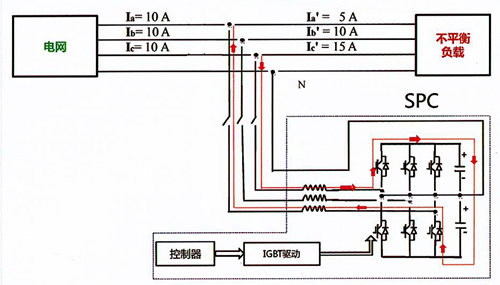

DESPC裝置開啟后，通過外接電流互感器（CT）實時檢測系統電流，并將系統電流信息發送給內部控制器進行處理分析，以判斷系統是否處于不平衡狀態，同時計算出達到平衡狀態時各相所需轉換的電流值，然后將信號發送給內部IGBT并驅動其動作，將不平衡電流從電流大的相轉移到電流小的相，最后達到三相平衡狀態。
b） 電壓支撐原理

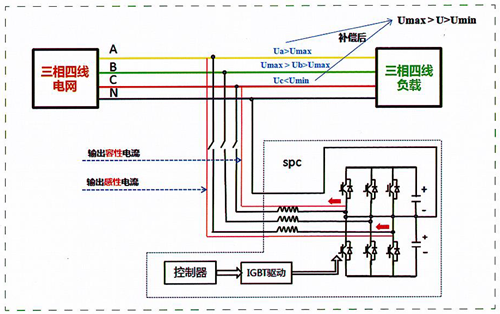

DESPC裝置對補償點電壓進行采樣，將電壓信息傳遞給內部DSP，以判斷補償點電壓是否超過設定值，當電壓超過調壓上限（Umax）時，SPC輸出感性電流，降低電壓；當電壓低于調壓下限（Umin）時，SPC輸出容性電流，提升電壓。最終使各相電壓穩定在正常范圍內。
c） 無功補償原理
DESPC裝置開啟后通過外部電流互感器（CT），實時檢測負載電流，并通過內部DSP計算來分析負載電流的無功含量，然后根據設置值來控制PWM信號發生器發出控制信號給內部TGBT使逆變器產生滿足要求的無功補償電流，最終實現動態無功補償?shù)哪康摹?/span>
產品選型表
|
規格型號 |
變壓器容量（KVA） |
二次側電壓等級（kV） |
二次側額定電流（A） |
互感器推薦選型 |
|
DESPC-35/0.4-4L |
80 |
0.4 |
115 |
200/5 |
|
DESPC-35/0.4-4L |
100 |
0.4 |
144 |
300/5 |
|
DESPC-35/0.4-4L |
125 |
0.4 |
180 |
300/5 |
|
DESPC-35/0.4-4L |
160 |
0.4 |
230 |
400/5 |
|
DESPC-50/0.4-4L |
200 |
0.4 |
288 |
400/5 |
|
DESPC-75/0.4-4L |
250 |
0.4 |
360 |
600/5 |
|
DESPC-75/0.4-4L |
315 |
0.4 |
454 |
600/5 |
|
DESPC-100/0.4-4L |
400 |
0.4 |
577 |
800/5 |
|
DESPC-100/0.4-4L |
500 |
0.4 |
721 |
1000/5 |
|
DESPC-100/0.4-4L |
630 |
0.4 |
909 |
1000/5 |
外形及尺寸

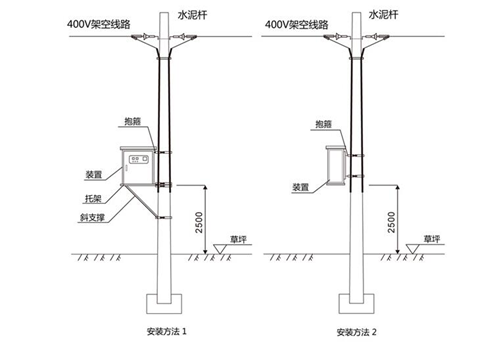

產品裝置安裝示意圖
安裝位置主要選取在配電臺區配電變壓器的低壓側，即介于變壓器與用戶負荷之間。
應用領域
該產品廣泛應用于農網、山區、風電、工廠、企業等存在功率因數低，三相不平衡嚴重，低電壓的場所。專用于提升配電臺區電能質量，可有效解決電力系統的三相不平衡，提升功率因數，穩定系統電壓等電能質量問題。
