TBBZ智能線路無功補償裝置

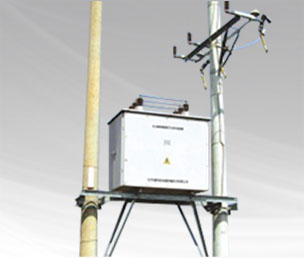

產品概述
TBBZ型10KV線路智能無功補償裝置應用于6KV、10KV輸電線路上，通過對輸電線路無功負荷的變化實時跟蹤測試,自動完成線路上補償電容器的投切，并具有1000M內抄收功能。實現對線路電壓和無功功率的綜合控制，提高系統功率因數，改善輸電線路電壓質量，有效降低線路損耗 。本裝置有五種控制方式選擇（按時間段投切、電壓進行投切、時間電壓投切、功率因數無功投切、無功電壓投切），可根據電網特點及要求選擇設置，控制投切更科學。

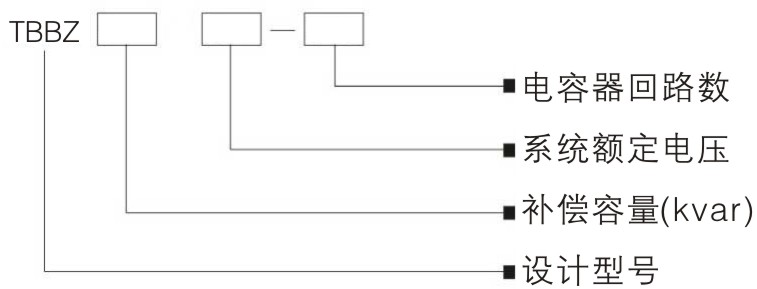

型號說明
技術特點
1. 率先在國內實現分級、多級投切、按不同容量進行分類型，用戶可根據電網的實際無功缺額情況選擇最合適的補償
方式，使得補償更加精確；
2. 采用電容器先投先切、后投后切的無功補償控制方式，逐級投切，可進行定補（一級投切）、一定補一動補（二級投
切）、兩動補（三級投切）、一定補兩動補（四級投切）等多種投切方式，可有效的降低線路損耗，提高線路電壓，
實現節能降損的目的；
3. 控制方式：九區圖法控制 操作方式：手動 自動；
4. 保護功能：過壓，欠壓，過流，缺相，10min保護。裝置能對由于電網異常和設備本身異常產生的故障進行區別判斷防止
保護誤動作；
5. 具有記錄過流，過壓，欠壓和缺相時的數據以及故障發生時間；
6. 數據記錄功能
① 日最高、最低電壓、電流、功率因數及出現時間，
② 整點電壓、電流、無功、功率因數，
③ 動作時的運行數據和最近一百次動作記錄，
④ 電容器運行時間累計，
7. 具有三相電流不平衡保護技術，可有效避免當三相電流不平衡時對電容器組的損壞；
8. 柜體采用一體化結構 ，高低壓元件在同一箱體內具有良好的防水、防腐功能。適于戶外使用，安裝維護方便。
防護等級IP3；
9. 抗干擾性能 ： 能承受頻率為1MHz及100Hz電壓幅值共模2500V ，差模1000V的衰減震蕩波脈沖干擾試驗?zāi)艹惺?
嚴酷等組為Ⅰ級的震動響應，沖擊響應試驗；
10. 具有RS-485通訊接口，可實現近距離和遠程通訊（可選功能），1000米抄收。

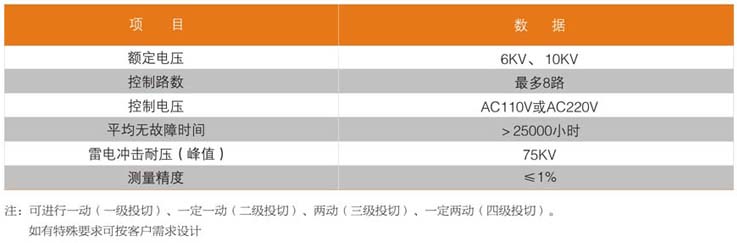

技術參數
工作原理
TBBZ系列高壓線路無功補償裝置主要由控制器，真空接觸器，電容器，電壓互感器，綜合保護器等組成。系統通過線路開啟式電流互感器采集線路電流信號，分析判斷線路無功功率缺失容量，控制電容器組的投切，使功率因數達到設定目標值。裝置采用戶外跌落式熔斷器對進行短路保護,一旦裝置有短路故障，跌落式熔斷器立即跳開，防止對裝置和線路造成損害。

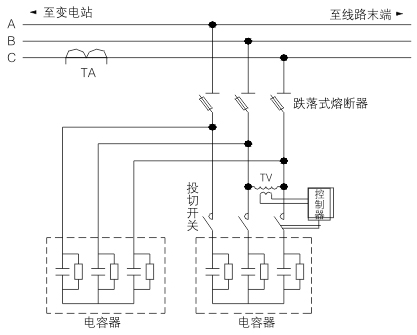

一次原理圖

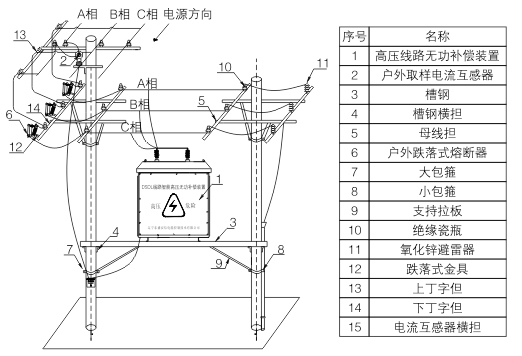

安裝示意圖
應用范圍
廣泛應用于6,10KV電力輸電線路無功補償領域，對治理長距離輸電線路功率因數低下問題有很好的解決效果。
